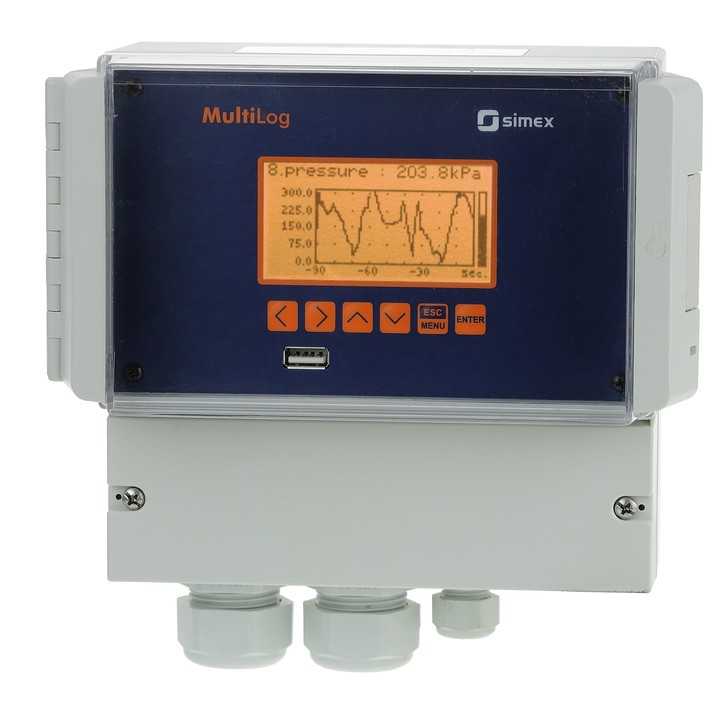

MultiLog SRD-N16

Kod: SRD-N16W
  • wielokanałowy, ekonomiczny rejestrator danych z serii MultiLog
  • wejścia dedykowane: RTD, TC, U lub I
  • wyjścia REL
  • pamięć do 3 000 000 zarejestrowanych pomiarów
  • szybki transfer i konfiguracja danych za pomocą portów: USB Host (pamięć flash), RS-485 (Modbus RTU)
  • wyświetlanie pomiarów w °C lub °F
  • zasilanie 12V AC/DC, 24V AC/DC lub 85 ÷ 260V AC/DC
  • podświetlenie wyświetlacza białe (podświetlenie w kolorze bursztynowym zostało wycofane)
  • darmowe oprogramowanie konfiguracyjne i rejestrujące PC
Opis

Rejestrator danych SRD-N16 z serii MultiLog przeznaczony jest do rejestracji, wyświetlania wartości bieżących lub uśrednionych oraz prezentacji w formie wykresu trendów różnych parametrów technologicznych. Urządzenie posiada 1, 4 lub 8 dedykowanych wejść pomiarowych: temperaturowych (RTD/TC) lub analogowych (I/U). do urządzenia można podłączyć jednocześnie tylko jeden standard pomiarowy; 1 wejście impulsowe (cyfrowe) sterujące procesem rejestracji; 2 wyjścia przekaźnikowe Imax=5A, Umax=30V DC/250V AC oraz 1 port USB Host do przechowywania danych w pamięci flash. Do urządzenia można podłączyć jednocześnie tylko jeden standard pomiarowy. Dodatkowo możliwy jest opis alfanumeryczny (słowny) indywidualnie każdego z rejestrowanych kanałów. Dostępne jest podświetlenie wyświetlacza w kolorze bursztynowym lub białym.

Specyfikacja ogólna
Liczba wejść
1
4
8
Typ wejścia
prądowe (mA)
napięciowe (mV)
napięciowe (V)
RTD
TC
Zakres wejścia
0/4...20 mA
-30...80 mV, -50...120 mV
0/1...5V, 0/2...10V
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
Typ wyjścia
przekaźnik 3A/250V AC (reaktancja)
przekaźnik 5A/250V AC (rezystancja)
Zasilanie
16...35V AC, 19...50V DC
85...265V AC
10...13V AC, 11...16V DC
Wyświetlacz
LCD, 128 x 64 pikseli, graficzny, z podświetleniem
Pojemność pamięci
wewnętrzna 8 MB
Częstotliwość rejestracji
1 s / 2 s / 5 s / 10 s / 15 s / 20 s / 30 s / 1 min / 2 min / 5 min / 10 min / 15 min / 20 min / 30 min / 60 min
Interfejs komunikacyjny
RS-485 / Modbus RTU
port USB Host
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 65
Materiał obudowy
ABS
poliwęglan
Montaż
naścienny
Wymiary obudowy
166 x 161 x 103 mm
